Installation spécialisée – sous le bois dur cloué
Fil dénudé – NADWS
Lisez les instructions étape par étape ou regardez la vidéo (faites défiler vers le bas).
Instructions étape par étape :
Étape 1 : Installer les traverses en bois
En utilisant des bandes de bois de ¾” d’épaisseur et de 1″ à 2″ de largeur, installez les bandes à des intervalles de 12″ à 16″ lorsque vous utilisez le système de chauffage Warmup Loose Wire (NADWS). Installez les bandes à intervalles de 20 po lorsque vous utilisez le système de tapis chauffant (NADWM). Laissez un espace de 2″ aux extrémités alternées des bandes pour que les fils de chauffage puissent passer d’une section à l’autre.
Étape 2 : Installer les bandes de fixation
À l’aide de colle chaude, de clous ou de vis, fixez les bandes au sol en respectant une distance minimale de 3 pouces par rapport aux murs et aux installations permanentes.
Étape 3 : Installation du système de chauffage

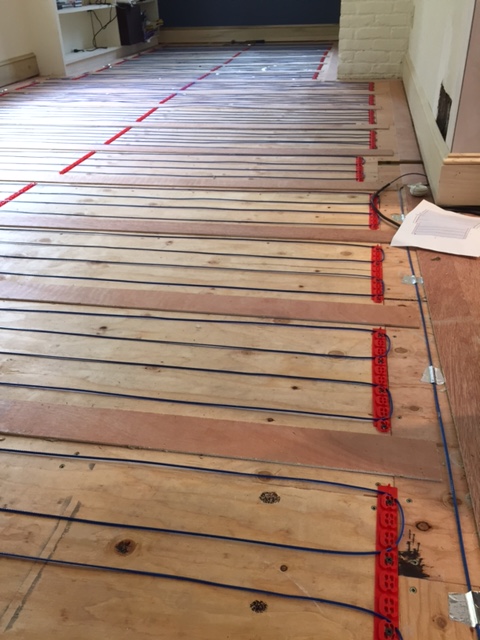

En commençant par le point du sol le plus proche du thermostat, fixez le joint au sous-plancher à l’aide de ruban adhésif et continuez à tirer le câble hors de la boîte du dévidoir. Attachez le câble chauffant sur la bande de fixation et faites-le courir d’avant en arrière parallèlement aux traverses en bois jusqu’à ce que toutes les sections soient couvertes et que le câble se termine.
Étape 4 : Installer la sonde de sol
Placez le fil de la sonde contenant le capteur plafonné uniformément entre deux parcours de câbles chauffants à au moins 12″ du mur dans la zone chauffée. Le fil de la sonde ne doit à aucun moment traverser le câble chauffant.
Étape 5 : Emboîter le système de chauffage à l’aide d’un produit de nivellement
Lorsque le système de chauffage est complètement installé, appliquez un mélange de produit de nivellement* sur l’ensemble du système de chauffage jusqu’au niveau du haut des traverses.
Étape 6 : Pose du parquet en bois dur
Lorsque le composé de nivellement a durci, le plancher de bois franc peut être installé en clouant dans les traverses de bois seulement. Il faut veiller à ne pas placer de clous près des fils de chauffage, du fil de la sonde de sol ou des fils d’alimentation.
*Les composés de nivellement/ciment mince/adhésif DOIVENT contenir des composés de latex et être capables de résister à des températures allant jusqu’à 60°C (140°F) lorsqu’ils sont utilisés avec des systèmes de chauffage électrique par le sol. Visitez warmup.ca ou warmup.com ou contactez notre support technique 24/7 pour plus d’informations.
REMARQUE : Le thermostat DOIT être programmé à un maximum de 26,5 °C (81 °F) pour éviter que le bois ne se dessèche ou ne se déforme. Le thermostat doit être régulé par une sonde de sol placée entre les câbles chauffants de l’installation. Le Warmup 3IE le fait automatiquement lorsque vous sélectionnez Planchers en bois dans le menu.
